3D baskıyla yeni tanışan herkesin er ya da geç karşılaştığı bir kavram var: destek yapıları. İlk başarısız baskıların önemli bir kısmı, destek yapılarının yanlış kullanılması ya da hiç kullanılmamasından kaynaklanır.
Peki destek yapısı tam olarak nedir, ne zaman gerekir ve hangi tür hangi durumda doğru tercihtir?
Destek Yapısı Nedir?
Destek yapıları baskı sırasında modelin havada kalan veya aşırı eğimli bölümlerini geçici olarak destekleyen yardımcı yapılardır. Bir nevi iskele görevi görürler.
Bunun nedeni FDM yazıcıların çalışma prensibinde gizli: yazıcı modeli katman katman, alttan yukarıya doğru üretir. Her yeni katman, bir önceki katmanın üzerine basılır. Eğer bir bölüm havada başlıyorsa veya çok fazla dışarı taşıyorsa, altında onu tutacak bir şey olmadığı için erimiş filament sarkar, deforme olur veya tamamen başarısız olur.
Destek yapıları bu sorunu çözer: baskı tamamlandıktan sonra sökülüp atılırlar ve geriye temiz model kalır.
Ne Zaman Desteğe İhtiyaç Duyulur?
Her baskı destek gerektirmez. Destek ihtiyacını belirleyen birkaç temel durum vardır:
Destek Türleri
Modern dilimleyici (slicer) yazılımları başlıca iki destek türü sunar: normal (lineer) destekler ve ağaç (tree) destekler. Her birinin güçlü ve zayıf yönleri farklıdır.
Normal (Lineer) Destekler
Geleneksel destek türüdür. Tabandan veya modelin alt bölümlerinden dikey kolonlar ya da ızgara biçiminde yukarı doğru uzanır.
- Yüksek stabilite — büyük ve ağır çıkıntıları güvenle taşır
- Öngörülebilir davranış — çoğu dilimleyici ayarı bu türe göre optimize edilmiştir
- Büyük düz çıkıntılarda kapsamlı ve tutarlı destek
- Yeni başlayanlar için kolay üretim
- Daha fazla filament tüketir
- Modelle geniş temas alanı oluşturduğu için yüzeyde belirgin iz bırakır
- Karmaşık alanlarda sökülmesi zor olabilir
- Daha uzun baskı süresi
En uygun olduğu durumlar: Fonksiyonel parçalar, büyük düz çıkıntılar, mekanik bileşenler ve stabilitenin kritik olduğu baskılar.

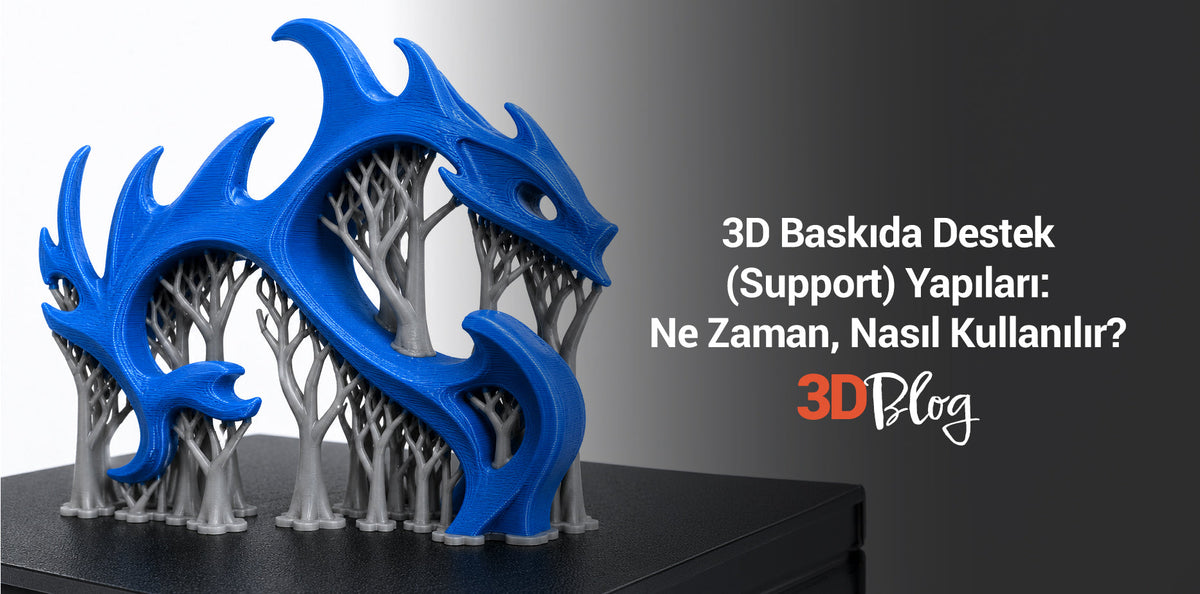

Ağaç (Tree) Destekler
Daha modern bir yaklaşımdır. Bir ağacın dallanması gibi, tabandan büyüyen ana gövdeden çıkan dallarla modele yalnızca gerekli noktalardan temas eder.
- Belirgin biçimde daha az filament tüketir (bazı durumlarda %30-50’ye varan tasarruf)
- Az temas noktası sayesinde yüzeyde çok daha az iz bırakır
- Genellikle kolay ve temiz sökülür
- Karmaşık geometrilere ve dar alanlara ulaşabilir
- Daha hızlı baskı
- Büyük düz çıkıntılarda normal desteğe kıyasla daha zayıf kalır
- Uzun ve ince yapılarda baskı sırasında tabandan kopabilir
- Ayarlarının optimize edilmesi yeni başlayanlar için zor olabilir
En uygun olduğu durumlar: Organik şekiller, figür ve minyatürler, detaylı modeller ve yüzey kalitesinin önemli olduğu dekoratif baskılar.
Hibrit Destekler
Birçok modern dilimleyici, iki türün avantajlarını birleştiren hibrit bir seçenek de sunar. Modelden uzakta ağaç benzeri yapı kullanarak malzeme ve süreden tasarruf eder, modele yaklaştıkça normal desteğe geçerek daha sağlam temas ve kolay sökme sağlar.
Hangi Destek Türünü Seçmeliyim?
Pratik bir özet:
| Durum | Önerilen Destek |
|---|---|
| Figür, minyatür, organik model | Ağaç (Tree) |
| Mekanik/fonksiyonel parça | Normal (Lineer) |
| Büyük düz çıkıntı | Normal (Lineer) |
| Detaylı dekoratif model | Ağaç (Tree) |
| Yüksek yüzey kalitesi gereken | Ağaç (Tree) |
| Ağır yük taşıyacak parça | Normal (Lineer) |
Tecrübeli kullanıcılar genellikle her iki türü de duruma göre kullanır. Baskı öncesi dilimleyicide her iki destek türünü önizleyerek hangisinin daha verimli kapsama ve kolay sökme sağladığını görmek en doğru yaklaşımdır.
Desteği Tamamen Önlemenin Yolları
En iyi destek, hiç kullanmak zorunda kalmadığınız destektir. Birkaç teknikle destek ihtiyacını azaltabilir veya tamamen ortadan kaldırabilirsiniz:
Modeli döndürün: Birçok model, doğal çıkıntıları tablaya bakacak şekilde yerleştirildiğinde desteksiz basılabilir. Baskı yönünü değiştirmek çoğu zaman en etkili çözümdür.
Modeli bölün: Karmaşık bir modeli iki parçaya ayırıp ayrı basmak, her parçanın desteksiz basılmasını sağlayabilir. Sonra birleştirilir.
Soğutmayı iyileştirin: İyi soğutma, köprü ve eğimli yüzeylerin desteksiz başarılı basılmasına yardımcı olur.
Tasarımı gözden geçirin: Kendi tasarımınızı yapıyorsanız, 45 derece kuralını göz önünde bulundurarak destek gerektirmeyen geometriler tasarlayabilirsiniz.
Desteği Temiz Sökmenin İpuçları
- Doğru araçları kullanın: Yan keski, maket bıçağı ve ince eğe seti destek sökmeyi kolaylaştırır.
- Z mesafesini ayarlayın: Dilimleyicide destek ile model arasındaki mesafe (Z distance) doğru ayarlanmazsa destek ya çok sıkı yapışır ya da yetersiz destekler. Genellikle katman yüksekliğine eşit bir değer iyi sonuç verir.
- Acele etmeyin: Özellikle ince detaylı modellerde desteği yavaş ve dikkatli sökün; aksi halde model parçası da kopabilir.
- Su çözünür destek: Çift ekstrüderli yazıcılarda PVA veya BVOH gibi suda çözünen destek malzemeleri, karmaşık geometrilerde iz bırakmadan temizlenir.
Doğru Yazıcı ve Yazılım Önemli
Destek yapılarının ne kadar temiz çalışacağı, yazıcının kalitesi ve dilimleyici yazılımına da bağlıdır. Modern yazıcılar ve gelişmiş dilimleyiciler (Bambu Studio, OrcaSlicer gibi) ağaç destekleri ve hibrit destekleri otomatik ve optimize biçimde üretebilir.
Çok malzemeli ve çift ekstrüderli sistemler, suda çözünür destek kullanımına olanak tanıyarak en temiz sonuçları verir. Bu konuda daha fazla bilgi için çok malzemeli baskı sistemlerini inceleyebilirsiniz.
Sonuç
Destek yapıları, 3D baskının temel becerilerinden biridir. Ne zaman gerektiğini (45 derece kuralı, köprüler, havada başlayan parçalar), hangi türün hangi duruma uygun olduğunu (organik için ağaç, fonksiyonel için normal) ve nasıl temiz söküleceğini öğrendiğinizde, baskı başarı oranınız ciddi şekilde artar.
