Geleneksel kalite kontrol süreçlerinde bir parçanın ölçümünü doğrulamak için büyük pahalı ve sabit CMM (Koordinat Ölçüm Makinesi) sistemleri gerekirdi. Bunlar hem yer kaplayan hem de yüksek maliyetli ekipmanlardır. Revopoint MetroY Ultra CMM Edition ise bu denklemi tamamen değiştiriyor: Metroloji seviyesinde doğruluğu, taşınabilir ve kablosuz bir 3D tarayıcıya sığdırıyor.
MetroY Ultra CMM Edition Nedir?

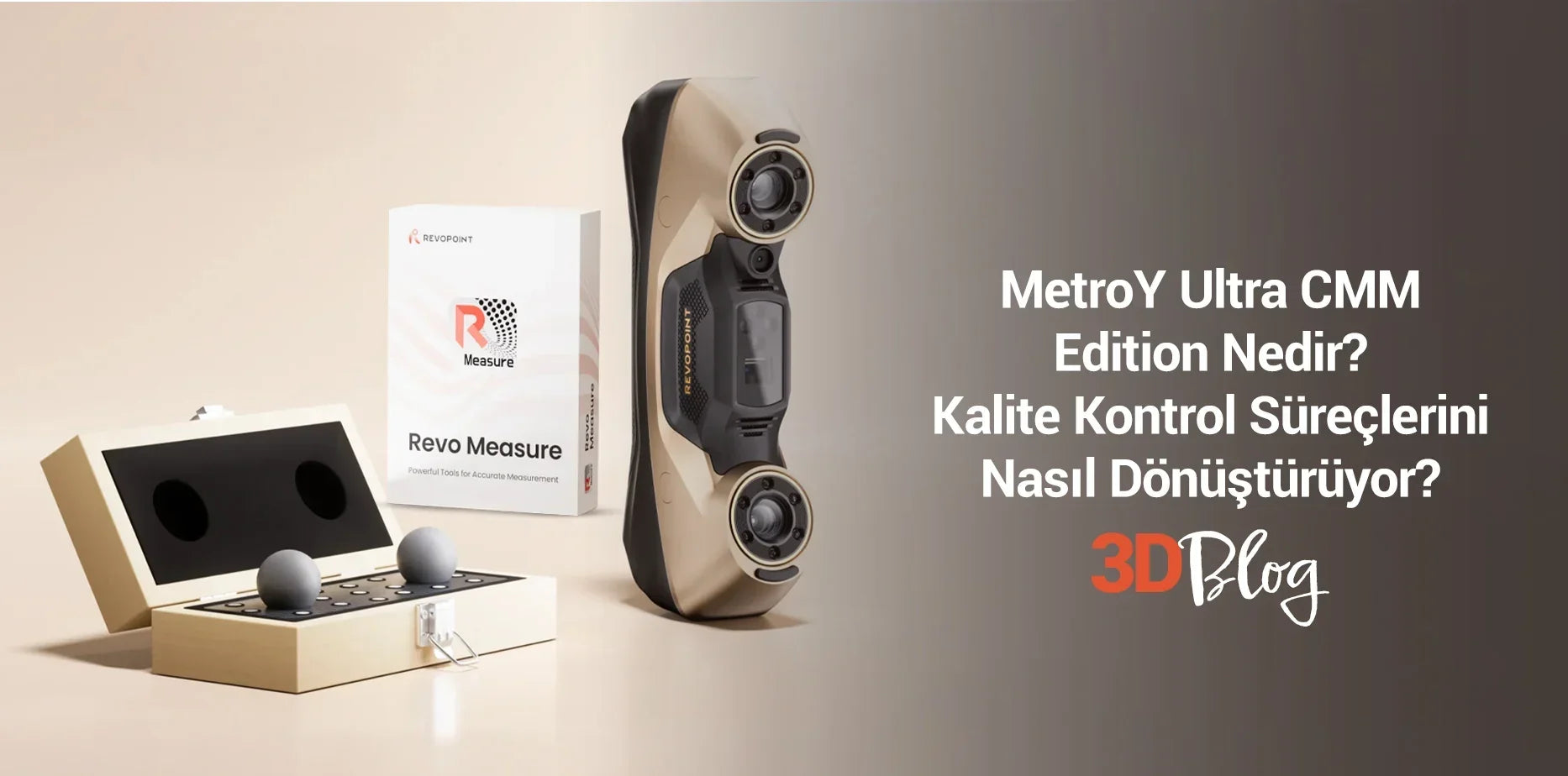

MetroY Ultra CMM Edition Revopoint’in Metro serisinin en üst modeli olan MetroY Ultra’nın özel bir paketidir. Standart MetroY Ultra’nın tüm özelliklerine ek olarak iki kritik bileşen içerir:
- CMM sertifikalı karbon fiber Ball Plate (Top Levhası)
- Revo Measure yazılımı (1 yıllık lisans)
Bu iki bileşen birlikte, tarayıcıyı sıradan bir 3D modelleme aracından gerçek anlamda ölçüm doğrulama sistemine dönüştürür.
Metro serisinin diğer modelleriyle karşılaştırmalı inceleme için: Revopoint MetroX ve MetroY Serisi Karşılaştırması
Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Teknoloji | Çok hatlı lazer + tam alan mavi yapılandırılmış ışık |
| Tek kare hassasiyeti | 0,01 mm |
| Tek kare doğruluğu | 0,015 mm |
| Hacimsel doğruluk | 0,015 mm + 0,04 mm × L (m) |
| Lazer tarama hızı | 3.000.000 nokta/sn |
| Full-field tarama hızı | 7.000.000 nokta/sn |
| Maksimum kare hızı | 90 fps (NVIDIA GPU) / 60 fps (CPU) |
| Tarama modu sayısı | 5 mod |
| Bağlantı | USB-C veya Wi-Fi 6 |
| Dışarıda tarama | 100.000 lux’a kadar (güneş ışığında) |
| Pil desteği | Battery Grip ile ~2,5 saat |
| Min. tarama hacmi | 10 × 10 × 10 mm |
| Maks. tarama hacmi | 2 × 2 × 2 m |
| Ağırlık | 450 g |
| Boyutlar | 211 × 94 × 47 mm |
| Export formatları | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
5 Tarama Modu: Her Yüzey İçin Doğru Çözüm
MetroY Ultra’nın en güçlü yanlarından biri, 5 farklı tarama modu sunmasıdır:
1. 34 Çapraz Lazer Çizgisi
Düz, parlak veya siyah yüzeyleri saniyede 3.000.000 noktaya kadar tarar. Geniş yüzeylerin hızlı taranması için ideal.
2. 15 Paralel Lazer Çizgisi
İnce detaylar, keskin kenarlar ve karmaşık yüzey geometrileri için optimize edilmiş mod. Hassas mühendislik parçaları için tercih edilir.
3. Tekli Lazer Çizgisi
Derin delikler, dar boşluklar ve erişimi güç alanlara özel. Diğer tarayıcıların veri almakta zorlandığı yerlerde bile çalışır.
4. Full-field Yapılandırılmış Işık
Saniyede 7.000.000 noktaya ulaşır. Marker gerektirmeden hızlı ve kapsamlı tarama için idealdir.
5. Otomatik Turntable Modu
Dual-axis Turntable ile birlikte kullanılarak tek tuşla tamamen otomatik tarama sağlar. Tekrarlanabilir ve yüksek hassasiyetli sonuçlar üretir.
Bu tarama modlarının MetroY Pro ile nasıl farklılaştığını merak ediyorsanız karşılaştırma yazımıza göz atabilirsiniz: Revopoint 3D Tarayıcı Modelleri Karşılaştırması
CMM Edition’ı Özel Kılan: Ball Plate ve Revo Measure
CMM Sertifikalı Ball Plate
Standart MetroY Ultra ile CMM Edition arasındaki en temel fark pakete dahil olan CMM sertifikalı karbon fiber top levhasıdır. Bu levha sayesinde tarama işlemi sırasında ve sonrasında sahada gerçek zamanlı doğruluk doğrulaması yapılabilir.
Yani her tarama oturumunda cihazın performansını anında ölçebilir elde ettiğiniz verinin güvenilirliğini bağımsız olarak doğrulayabilirsiniz.
Revo Measure Yazılımı
CMM Edition ile birlikte gelen Revo Measure 3D tarama verilerini boyutsal ölçüm ve kalite kontrol raporuna dönüştüren özel bir yazılımdır.
Revo Measure ile yapabilecekleriniz:
- GD&T (Geometrik Boyutlandırma ve Toleranslama) tabanlı analiz
- Boyutsal karşılaştırma ve sapma raporları
- Parçanın tasarım spesifikasyonlarını karşılayıp karşılamadığının doğrulanması
- Revo Metro’dan tek tıkla model aktarımı
Spreye Gerek Yok: Zor Yüzeyler Artık Sorun Değil
MetroY Ultra’nın en pratik avantajlarından biri lazer tarama modlarında tarama spreyi gerektirmemesidir. Parlak metal parçalar, siyah plastikler ve mat yüzeyler direkt taranabilir. Bu özellik iş akışını ciddi ölçüde hızlandırır ve hazırlık süresini kısaltır.
Wi-Fi 6 ile Gerçek Kablosuz Özgürlük
MetroY Ultra Wi-Fi 6 üzerinden gerçek zamanlı tarama akışı sunar. PC’nin işlem gücünü kullanırken kablo bağımlılığından kurtulursunuz. Bu özellik özellikle büyük parçaları veya erişimi güç alanları tararken büyük kolaylık sağlar.
Ayrıca Battery Grip aksesuarıyla birlikte yaklaşık 2,5 saat pil ömrüyle tamamen bağımsız ve mobil kullanım mümkün olur.
Kablosuz tarama özelliğinin MetroX Pro ile kıyaslaması için: MetroX Pro İnceleme: Endüstriyel 3D Tarama İçin Gerçekten Yeterli mi?
Dışarıda Tarama: 100.000 Lux’a Kadar
Birçok 3D tarayıcı yalnızca iç mekânda veya kontrollü ışık koşullarında çalışır. MetroY Ultra ise lazer tarama modunda 100.000 lux’a kadar doğrudan güneş ışığında bile sorunsuz tarama yapar. Bu özellik, saha çalışmaları ve dış mekân uygulamaları için büyük avantaj sağlar.
Kimler İçin Uygun?
MetroY Ultra CMM Edition aşağıdaki profesyoneller ve kurumlar için ideal bir çözüm sunar:
- Üretim firmaları: Üretim hattı kalite kontrol süreçlerinde anlık parça doğrulaması
- Kalite güvence departmanları: ISO uyumlu ölçüm ve raporlama süreçleri
- Ar-Ge laboratuvarları: Prototip doğrulama ve tasarım uyum kontrolü
- Tersine mühendislik profesyonelleri: Var olan parçaların dijital ikizini oluşturma
- Otomotiv ve havacılık sektörü: Kritik toleranslı parçaların boyutsal denetimi
Hangi Revopoint modelinin size uygun olduğundan emin değil misiniz? Tüm modelleri karşılaştıran rehberimize göz atın: Revopoint MetroX, MetroX Pro, MetroY, MetroY Pro ve MetroY Ultra: Hangisi Sizin İçin Doğru Seçim?
Minimum ve Önerilen PC Gereksinimleri
MetroY Ultra’nın yüksek performansından tam olarak yararlanmak için bilgisayarınızın aşağıdaki gereksinimleri karşılaması önerilir:
- Windows: Intel i7 13. Nesil veya AMD Ryzen 7 5800, RAM ≥ 32 GB, GPU: NVIDIA GeForce RTX 3060 (8 GB)
- macOS: Apple M2 Pro, RAM ≥ 16 GB
- Windows: Intel i9 12. Nesil veya üstü, RAM ≥ 64 GB, GPU: NVIDIA RTX 4060 (8 GB) veya üstü
- macOS: Apple M4 Pro veya üstü, RAM ≥ 24 GB
Yazılım Ekosistemi: Revo Metro’dan Revo Measure’a
MetroY Ultra CMM Edition ile birlikte üç temel yazılım çözümüne erişim sağlanır:
Revo Metro ile üretilen modeller tek tıkla Revo Measure’a aktarılabilir; karmaşık aktarım işlemleri gerekmez.
Sonuç
Revopoint MetroY Ultra CMM Edition sahaya taşınabilir, kablosuz ve metroloji seviyesinde bir kalite kontrol sistemine ihtiyaç duyan profesyoneller için güçlü bir çözüm sunuyor. 0,015 mm hacimsel doğruluk,CMM sertifikalı Ball Plate ve Revo Measure yazılımının kombinasyonu geleneksel sabit CMM sistemlerine pratik ve maliyet etkin bir alternatif oluşturuyor.
Tersine mühendislikten üretim kalite kontrolüne prototip doğrulamadan sahaya taşınabilir denetim süreçlerine kadar geniş bir kullanım alanı sunan bu cihaz, 3D tarayıcı dünyasında yeni bir standardı temsil ediyor.
